Druckluftaufbereitung

Die Druck-Regelventile der Baureihe MS verfügen als direktgesteuerte Membran-Regelventile mit oder ohne Sekundärentlüftung über eine gute Regelcharakteristik mit kleiner Hysterese und Primärdruckkompensation. Filtereinsätze bekommen Sie wahlweise mit 5 µm oder 40 µm. Sie besitzen eine gute Partikel- und Kondensatabscheidung und einen hohen Durchfluss bis zu 17.000 l/min. Sie bekommen auch Geräte mit ATEX-Zulassung.

Die Regler-Baureihe MS umfasst manuell, pneumatisch und elektrisch betätigte Druckregelventile, Präzisions-Druckregelventile, sowie blockbare Druckregelventile. Die Durchflüsse reichen von 1.200 ... 22.000 l/min. Der Betriebsdruck am Ausgang ist wählbar 0,3 ... 7 bar, oder 0,5 ... 12 bar.

Die Regler-Baureihe D beinhaltet manuell betätigte und blockbare Druckregelventile. Die Durchflüsse reichen von 120 ... 12.500 l/min. Der Betriebsdruck am Ausgang ist wählbar 0,5 ... 7 bar, oder 0,5 ... 12 bar.

Die Regler-Baureihe D, Polymer beinhaltet manuell betätigte und blockbare Druckregelventile. Die Durchflüsse reichen von 800 ... 1.300 l/min. Der Betriebsdruck am Ausgang ist wählbar 0,5 ... 7 bar.

Ein gemeinsamer Speisedruck und mehrere verschiedene Ausgangsdrücke in einer Ventilbatterie. Die folgenden Ventilbaureihen machen es möglich.

Baureihe MS

• LRB: Durchflüsse von 300 ... 5.500 l/min, Betriebsdruck Ausgang 0,3... 12 bar.
• LRPB, Präzisionsregler: Durchflüsse von 1.600 ... 5.000 l/min, Betriebsdruck Ausgang 0,05... 12 bar.

Baureihe D

• LRB: Durchflüsse von 1.800 ... 3.200 l/min, Betriebsdruck Ausgang 0,5 ... 12 bar.
• LRBS, Regler abschließbar: Durchflüsse von 1.600 ... 3.800 l/min, Betriebsdruck Ausgang 0,5 ... 12 bar.

So zu bekommen nur in der D-Reihe: Fertig montierte Ventilbatterien, 2, 3, 4 und 5-fach.

• Durchflüsse von 1.800 ... 3.200 l/min, Betriebsdruck Ausgang 0,5 ... 12 bar.

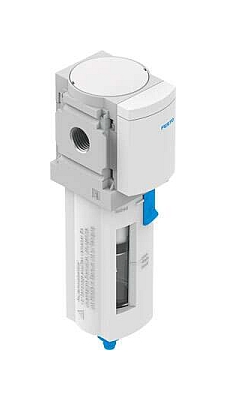

Sie können zwischen mehreren Baureihen, Druckbereichen und Filterfeinheiten auswählen:

Baureihe MS

• Durchflüsse von 1.000 ... 16.000 l/min, Betriebsdruck Ausgang 0 ... 14 bar. Filterfeinheit 5 ... 40µm.

Baureihe D

• Durchflüsse von 170 ... 5.300 l/min, Betriebsdruck Ausgang 0 ... 16 bar. Filterfeinheit 5 ... 40µm.

Eine große Auswahl von Typen, Filterfeinheiten und Druckbereichen lässt Sie Ihren Filter optimal an Ihre Anwendung anpassen.

Baureihe MS

• Feinfilter LFM-B, Durchflüsse von 54 ... 10.000 l/min, Betriebsdruck 0 ... 20 bar. Filterwirkungsgrad 99,99 (Filterfeinheit 1 μm)
• Feinstfilter LFM-A, Durchflüsse von 54 ... 7.800 l/min, Betriebsdruck 0 ... 20 bar. Filterwirkungsgrad 99,9999 (Filterfeinheit 0,01 μm)
• Aktivkohlefilter LFX, Durchflüsse von 360 ... 15.190 l/min, Betriebsdruck 0 ... 20 bar. Luftreinheitsklasse am Ausgang nach ISO 8573-1:2010 [1:4:1]

Baureihe D

• Feinfilter LFM-B, Durchflüsse von 150 ... 2.780 l/min, Betriebsdruck 0 ... 16 bar. Filterwirkungsgrad 99,99 (Filterfeinheit 1 μm)
• Feinstfilter LFM-B, Durchflüsse von 80 ... 2.200 l/min, Betriebsdruck 0 ... 16 bar. Filterwirkungsgrad 99,9999 (Filterfeinheit 0,01 μm)
• Aktivkohlefilter LFX, Durchflüsse von 360 ... 1.100 l/min, Betriebsdruck 0 ... 16 bar. Luftreinheitsklasse am Ausgang nach ISO 8573-1:2010 [1:4:1]

Diese Feinstfilter-Kombination bekommt man ausschließlich in der D-Baureihe.

• Filter-Kombination LFMBA, Durchflüsse von 125 ... 600 l/min, Betriebsdruck 1 ... 16 bar. Filterwirkungsgrad 99,9999 (Filterfeinheit 0,01 μm)

In der Druckluft vorhandenes  Kondenswasser wird in geeigneten Filtern abgeschieden. Das  angesammelte Kondensat muss von Zeit zu Zeit entleert werden, andernfalls wird es mitgerissen und kann Störungen in den nach geschalteten Elementen verursa­chen. Die folgenden Geräte führen die notwendige Kondensat­-Ent­leerung automatisch durch.

Pneumatische Kondensatablässe WA-1-B und WA-2

• Automatisches Entleeren nach Erreichen des max. Füllstandes
• Automatisches Entleeren nach Abschalten des Betriebsdruckes p < 0,5 bar
• Manuelle Betätigung während des Betriebs möglich

Elektrischer Kondensatablass PWEA-AC-...

• Vollautomatischer Kondensat­ablass mit unabhängiger elektrischer Steuerung
• Vorhandene Schnittstelle zur Kommunikation mit übergeordneter Steuerungseinrichtung
• Betriebssicher durch berührungslosen kapazitiven Sensor
• Bedienung über Folientaster oder elektrische Schnittstelle
• Betriebsbereitschaft und Schaltzustand werden über LEDs und elektrische Schnittstelle angezeigt

Der wartungsfreie Wasserab­scheider befreit die Druckluft von Kondenswasser.

• Konstant hohe Kondensatab­scheidung (99 %) bis zum maximalen Durchfluss
• Metallschale
• Wahlweise mit vollautomati­schem oder vollautomati­schem, elektrisch gesteuertem Kondensatablass
• Optionale Gerätevariante EX4 zum Einsatz in explosionsgefährdeten Bereichen der Zonen 1, 2, 21 und 22

Baureihe MS

• Durchflüsse von 50 ... 400 l/min, Betriebsdruck Ausgang 3 ... 12,5 bar. Drucktaupunkt-Absenkung : 20 K

Baureihe D

• Durchflüsse von 300 ... 1.000 l/min, Betriebsdruck Ausgang 3 ... 12,5 bar. Drucktaupunkt-Absenkung : 20 K

Drucklufttrockner PDAD

• Durchflüsse von 18,5 ... 2.406 l/min, Betriebsdruck Ausgang 4 ... 16 bar. Drucktaupunkt: -40°C (–70°C bei reduziertem Durchfluss)

Sie können zwischen diversen Druckbereichen, Filterfeinheiten und Materialien der Ventile wählen:

Baureihe MS

• Durchflüsse von 850 ... 3.700 l/min, Betriebsdruck Ausgang 0,5 ... 12 bar. Filterfeinheit 40µm.

Baureihe D

• Durchflüsse von 700 ... 8.300 l/min, Betriebsdruck Ausgang 0,5 ... 12 bar. Filterfeinheit 40µm.

Baureihe D, Polymer

• Durchflüsse von 550 ... 650 l/min, Betriebsdruck Ausgang 0,5 ... 7 bar. Filterfeinheit 5 ... 40µm.

Wartungsgerätekombinationen sind die vorstehenden Wartungseinheiten mit zusätzlichen Funktionen, wie z.B. Einschaltventile, Feinfilter, etc. . Es gibt sie in den Baureihen MS und D in verschiedenen Baugrößen.

Sie können zwischen diversen Druckbereichen und Materialien der Ventile wählen:

Baureihe MS

• Durchflüsse von 1.100 ... 22.000 l/min, Betriebsdruck 1 ... 16 bar.

Baureihe D

• Durchflüsse von 160 ...9.000 l/min, Betriebsdruck 1 ... 16 bar.

Die Druckaufbau- und Entlüftungsventile MS6-SV-.. . Sie bestechen durch ihre Funktionalität und Vielfalt der Anschlussmöglichkeiten. Je nach Typ sind Performance-Level von C bis E erreichbar. Durchflüsse bis 16.500 l/min.

Hand-Einschaltventile für Wartungseinheiten gibt es in 3 Bauformen: Für die Wartungsgeräte der D-Reihe, mit Durchflüssen, je nach Baugröße von 1.000 ... 5.600 und für die Baureihe MS mit Durchfluss von 1.200 ... 32.000 l/min. Weiterhin bietet Festo mit dem PVEL-H eine Lösung für den Hochdruck-Bereich bis 50 bar mit Nennweite DN 54.

Elektrische Einschaltventile für Wartungseinheiten gibt es in 2 Bauformen: Für die Wartungsgeräte der D-Reihe, mit Durchflüssen, je nach Baugröße von 1.000 ... 5.600 und für die Baureihe MS mit Durchfluss von 1.200 ... 32.000 l/min.

Für das pneumatische Ein- und Ausschalten einer Anwendung erhalten Sie von Festo für Drücke bis 16 bar die Standard-Baureihe D und für Hochdruckanwendungen bis 50 bar den Typ PVEL . Die verfügbaren Baugrößen reichen, je nach Typ, von 1/8" ... DN 54.

Pneumatische Druckaufbauventile für Wartungseinheiten gibt es in 2 Bauformen: Für die Wartungsgeräte der D-Reihe, mit Durchflüssen, je nach Baugröße, von 1.000 ...6.500 und für die Baureihe MS mit Durchfluss von 1.000 ... 42.000 l/min.

MS-DE: Elektrisch von einer Steuerung aus die Druckluft für eine Anwendung langsam einschalten. Festo bietet hier eine Lösung in der MS-Baureihe an, mit Durchflüssen von 1.000 ... 42.000 l/min an.

Manuelles Absperrventil HE-G..-LO. Je nach Baugröße Durchfluss von 6.200 ... 10.000 l/min.

Mehr Druck, genau da, wo es notwendig ist: Doppelkolben-Druckübersetzer DPA mit Druckverhältnis 1:2 für Ausgangsdrücke bis 16 bar.
